漸開線蝸桿特點及加工特點
發布時間:2016/6/2 15:19:14 來源:海洋傳動
蝸桿齒面為漸開線螺旋面,端面齒廓為漸開線,在切于基圓柱的軸平面內,齒廓一側為凸形曲線,另一側為直線。相當于一個齒數等于蝸桿頭數的圓柱螺旋齒輪,不但可以用成形刀具側削加工,也可以用齒輪刀具加工。
蝸桿減速機蝸桿減速機根據蝸桿形狀不同分為圓柱蝸桿、弧面蝸桿、錐面蝸桿三種形式,按齒形不同又分為阿基米德蝸桿(ZA蝸桿)、漸開線蝸桿(ZI鍋杯)、法向直廓蝸桿(ZN蝸杯)和錐面包絡蝸桿(ZK蝸桿)等四種。普通圓柱蝸桿的齒面(除ZK型蝸桿外)一般是在車床上用直線刀刃的車刀車制的。根據車刀安裝位置的不同,所加工出的期桿齒面在不同截面中的齒廓曲線也不同。根據不同的齒廓曲線,普通圓柱蝸桿可分為阿基米德蝸桿(ZA蝸桿)、漸開線蝸桿(ZI鍋杯)、法向直廓蝸桿(ZN蝸杯)和錐面包絡蝸桿(ZK蝸桿)等四種。
阿基米德蝸桿(ZA蝸桿)這種鍋桿,在垂直于蝸桿軸線的平面(即端面)上,齒廓為阿基米德螺旋線,在包含軸線的平面上的齒廓(即軸向齒廓)為直線,其齒形角α0=20o。它可在車床上用直線刀刃的單刀(當導程角γ≤3o時)或雙刀(當γ>3o時)車削加工。安裝刀具時,切削刃的頂面必須通過蝸桿的軸線,如圖11-4所示。這種蝸桿磨創困難,當導程角γ較大時加工不便。

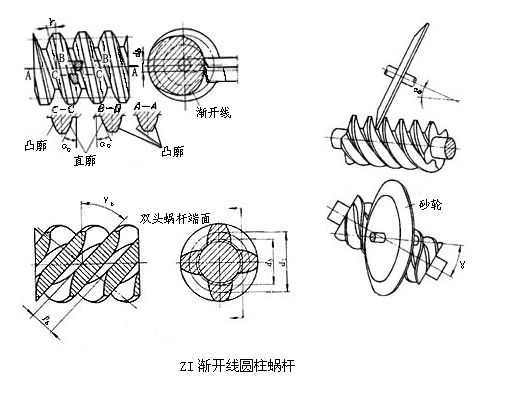

漸開線圓柱蝸桿(ZI): 蝸桿齒面為漸開線螺旋面,端面齒廓為漸開線,在切于基圓柱的軸平面內,齒廓一側為凸形曲線,另一側為直線。相當于一個齒數等于蝸桿頭數的圓柱螺旋齒輪,不但可以用成形刀具側削加工,也可以用齒輪刀具加工。
